张力控制器传感器接线

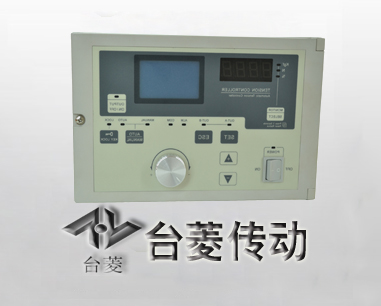

台菱牌张力控制器是根据收料或放料卷径的变化，人工调整离合器或制动器的励磁电流，从而获得一定的张力。半自动张力控制器又称卷径式张力控制器，控制器能自动检测出收料或放料的卷径，并根据设定的目标张力及测量卷径，自动调整离合器或制动器的励磁电流来控制卷料的张力。
全自动张力控制器能测量卷料的实际张力，并根据设定的目标张力及实测张力经PID运算后自动调整离合器或制动器的励磁电流来控制卷料的张力。全自动张力控制器具有极高的张力控制精度，适用于对张力控制精度要求较高的场合使用。

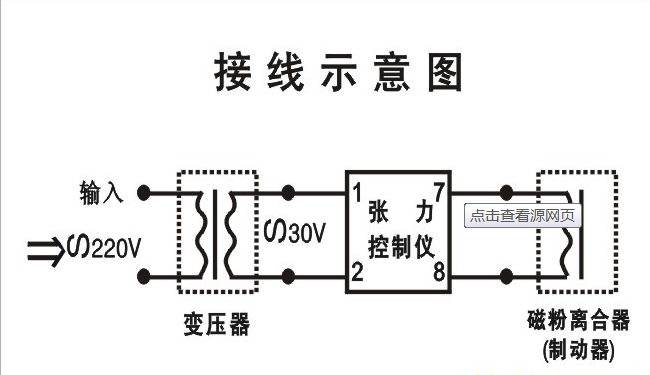

张力控制器配套张力传感器、磁粉制动器、磁粉离合器等构成张力控制系统，适用于收卷、放卷、张力控制。

一、输入信号线、开关量输入与输出端子、输出电源等弱电线应当远离仪器电源线、动力电源等强电线，以避免产生信号干扰等情况。

二、输入信号、开关量输入输出端子、输出电源等弱电端子一定不要接强电，否则将会烧毁整个仪器。

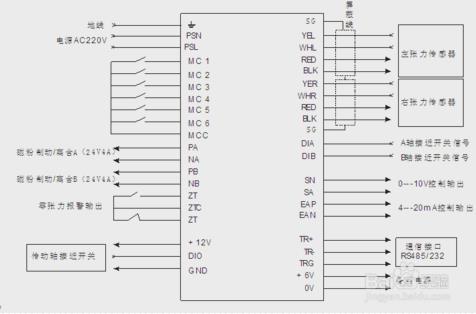

三、按正确的接线图将张力传感器信号接好，如果需要接双只张力传感器时，必须注意信号极性不能接错，否则显示的测量值将会不精确的。


四、如果仅接单只张力传感器的话，未接张力信号的输入端子必须要短接。


五、张力传感器屏蔽线一定要接SG端子。
