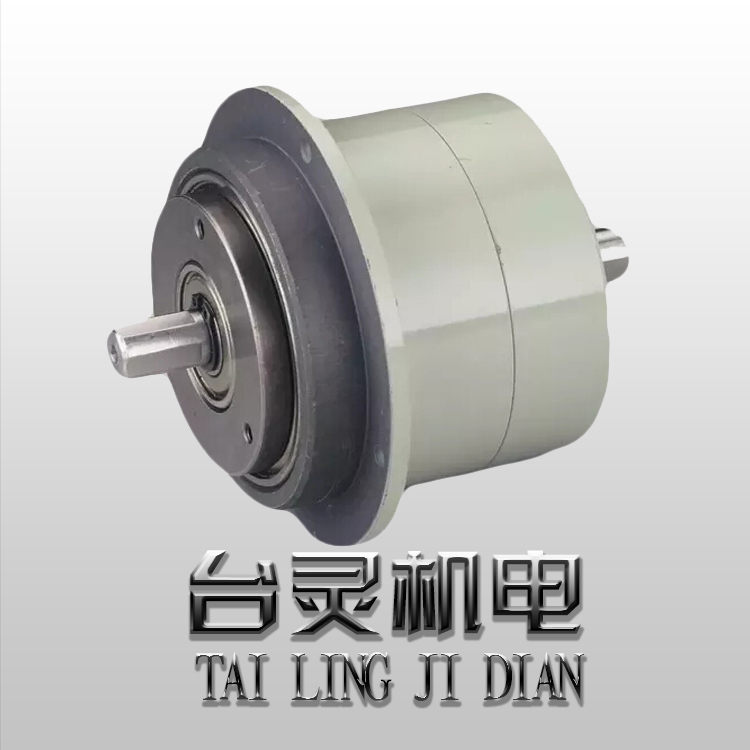

名称： 内壳旋转中空轴磁粉离合器TL-POC-B型
分类： 磁粉离合器
详细介绍：
台菱传动内壳旋转中空轴磁粉离合器TL-POC-B型，法兰盘输入，空心轴输出，止口支撑，内壳旋转。由于性能优越、适用性强并且耐用，因此被广泛应用于纸张、薄膜、金属薄板等的收卷及张力控制。该型内壳旋转磁粉离合器可以使收卷的材料张力均匀，如印刷、包装、分机、复合、涂布等机械设备就常用到。
空心轴磁粉离合器是没有轴的，而双轴磁粉离合器是附有输入轴和输出轴的，两者的安装方式也不同，两者的性能、用途、功能也是一样，均可与张力控制器配合使用。
内壳旋转中空轴磁粉离合器安装相关事项如下：
1、由于整体重量会比较重，请固定好整个设备；
2、请用弹性联轴器连接输入侧和轴，注意同心度、直角度等必须控制在所使用弹性联轴器的允许范围以内；
3、请注意散热，必要时请配置强制散热装置。

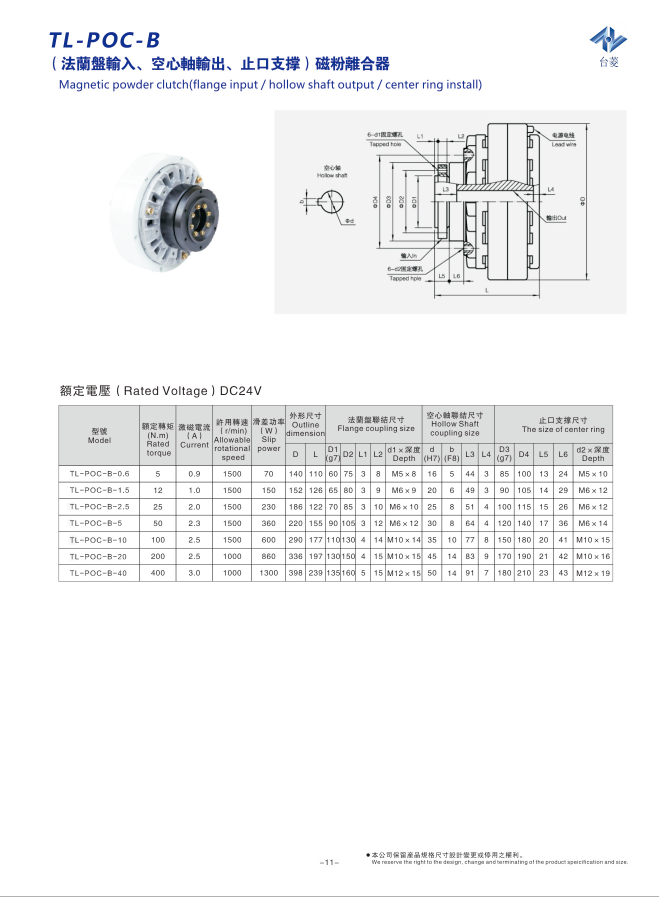

以下是我司内壳旋转中空轴磁粉离合器规格型号参数表：
|
型 號TL-POC-B |
0.6KG |
1.5 KG |
2.5 KG |
5 KG |
10 KG |
20 KG |
40 KG |
|
|
定格转矩（N-m） |
6 |
12 |
25 |
50 |
100 |
200 |
400 |
|
|
电流（A） |
0.9 |
1.0 |
2.0 |
2.3 |
2.5 |
2.5 |
3.0 |
|
|
允许转速（r/min） |
1500 |
1500 |
1500 |
1500 |
1500 |
1000 |
1000 |
|
|
功率（W） |
70 |
150 |
230 |
360 |
600 |
860 |
1300 |
|
|
外形尺寸
|
D |
140 |
152 |
186 |
220 |
290 |
336 |
398 |
|
L |
110 |
126 |
122 |
155 |
177 |
197 |
239 |
|
|
法兰盘联结尺寸 |
D1(g7) |
60 |
65 |
70 |
90 |
110 |
130 |
135 |
|
D2 |
75 |
80 |
85 |
105 |
130 |
150 |
160 |
|
|
L1 |
3 |
3 |
3 |
3 |
4 |
4 |
5 |
|
|
L2 |
8 |
9 |
10 |
12 |
14 |
15 |
15 |
|
|
d1*深度 |
M5*8 |
M6*9 |
M6*10 |
M6*12 |
M10*14 |
M10*15 |
M12*15 |
|
|
空心轴联结尺寸 |
d(H7) |
16 |
20 |
25 |
30 |
35 |
45 |
50 |
|
b(F8) |
5 |
6 |
8 |
8 |
10 |
14 |
14 |
|
|
L3 |
44 |
49 |
51 |
64 |
77 |
83 |
91 |
|
|
L4 |
3 |
3 |
4 |
4 |
8 |
9 |
7 |
|
|
止口支撑尺寸 |
D3(g7) |
85 |
90 |
100 |
120 |
150 |
170 |
180 |
|
D4 |
100 |
105 |
115 |
140 |
180 |
190 |
210 |
|
|
L5 |
13 |
14 |
15 |
17 |
20 |
21 |
23 |
|
|
L6 |
24 |
29 |
26 |
36 |
41 |
42 |
43 |
|
|
d2*深度 |
M5*10 |
