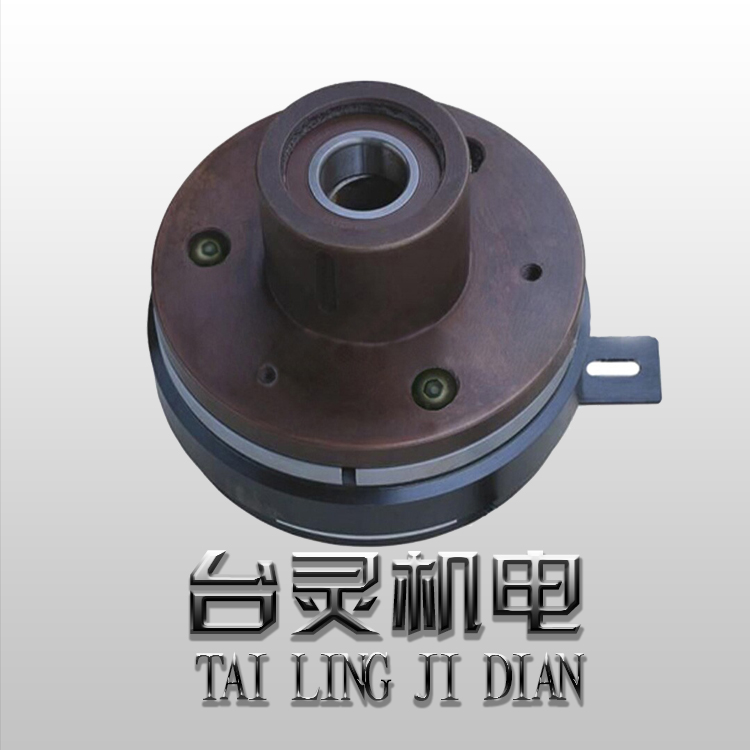

电磁离合器使用原理解析
发布时间:2019-12-24 新闻来源::台菱传动官网
干式电磁离合器受电磁铁的电磁力作用的包含永磁体的衔铁在电磁力作用下与安装在一起的衔铁架
位于接合位置(第一位置)或分离位置(第二位置)时,在电磁力消失后,均由于自身永磁体与周边铁磁
性元件(软磁材料)相吸而能够保持所处位置不变,从而实现位置保持功能,可以使电磁铁的工作时
间大为缩短。只要能把衔铁推动或拉动到接合位置或分离位置,就可以切断电源,从而使得离合器
的电磁线圈绕组通电时间极短,不会产生因发热而使电磁铁功能降低的不利情况。
电磁离合器安装前必须清洗干净,去除防锈脂及杂物。电磁离合器可同轴安装,也可以对轴安装,
轴向必须固定,主动部分与从动部分均不允许有轴向窜动,对轴安装时,主动部份与从动部份轴
之间同轴度应不大于0.lmm。
湿式电磁离合器工作时,必须在摩擦片间加润滑油,润滑方式采用(1)分浇油润滑;(2)油浴润滑,其浸
入油中的部分约为离合器体积的5倍;(3)轴心供油润滑,在高速和高频动作时应采用轴心供油方法。
牙嵌式电磁离合器安装时,必须保证端面齿之间有一定间隙,使空转时无磨齿现象,但不得大于δ值。
电磁离合器及制动器为B级绝缘,正常温升40℃。极限热平衡时的工作温度不允许超过100℃,否则
线圈与摩擦部分容易发生破坏。
电源及控制线路,离合器电源为一般为直流24伏(特殊定货除外)。它由三相或单相交流电压经降
压和全波整流得到,无稳压及滤波要求,电源功率要大于电磁离合器额定功率1.5倍以上。使用
半波整流电源必须加装续流二极管。
