伺服纠偏控制器系统应用原理

伺服纠偏控制器系统采用高速微处理器，模块化、数字化、智能化电路设计；先进的程序设计、人性化界面、LCD

液晶屏显示；高性能元器件及完善的电路保护设计使系统连续稳定运行；控制系统反应时间低于0.01秒；系统自身

精度最高可达0.01mm。它通过简单、易于操作的界面，提供稳定，精确的伺服纠偏控制系统性能。

这控制器先进的设置功能，可以自动的确定和设置纠偏极性、纠偏点和系统增益。纠偏器探测卷材的边缘或线条，

读出卷材的实际位置与设定位置的偏移量，并将偏移量转换成与之成正比电信号，再将电信号送入控制器，信号

经过控制器放大、校准后，输出至线性驱动器，线性驱动器根据信号的大小，驱动纠偏导正机构，将卷材恢复至

设定位置。

伺服纠偏控制器可用于轻工、纺织、印染、印刷等行业。光电纠偏控制仪是对薄型物料在高速传送过程中的位置

偏移进行控制的自动控制系统，具有自动检测、自动跟踪、自动纠偏等功能，能对薄膜、不干胶带、纸张、铝箔、

带钢及其它物料的标志线或边缘进行跟踪纠偏，以保证卷绕、分切的整齐。纠偏传感器探测卷材的边缘或线条，

读出卷材的实际位置与设定位置的偏移量，并将偏移量转换成与之成正比电信号，再将电信号送入控制器，信号

经过控制器放大、校准后，输出至线性驱动器

伺服纠偏控制系统涉及极广，在包装，印刷，标签，建筑材料，纸浆，生活用纸，塑料，成衣，线缆，金属加工

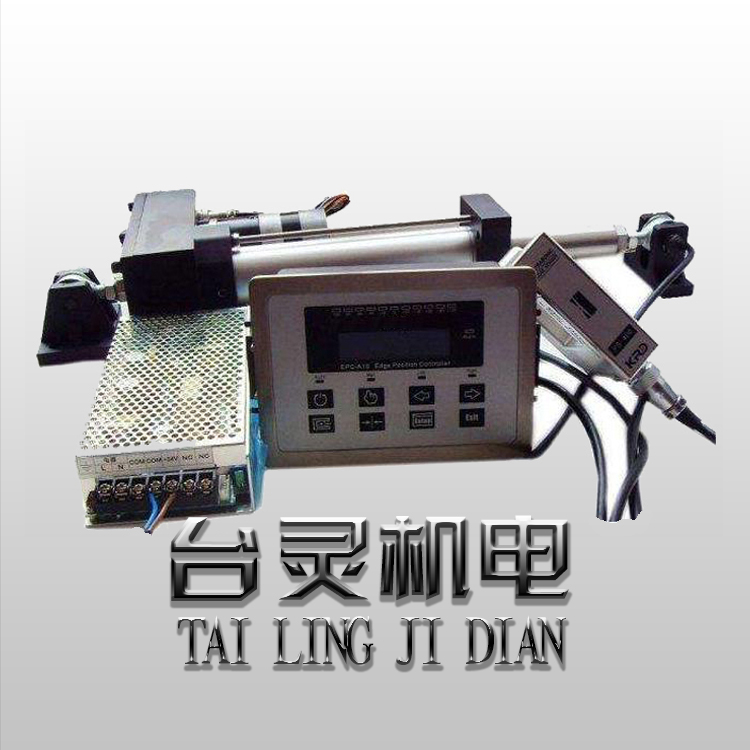

，无纺布，瓦楞纸加工等行业都是必不可少的。一个典型的伺服纠偏控制系统包括纠偏控制器，纠偏感应器，纠

偏框架及驱动器。
