外壳旋转/内壳旋转空心轴磁粉离合器原理及选型
发布时间：2017-11-13 新闻来源：：台菱传动官网
空心轴磁粉离合器可分为内壳旋转型空心轴磁粉离合器与外壳旋转型空心轴轴磁粉离合器两种类型,其工作原理及选型分别如下：
3、当线圈通电时,磁粉在磁力线作用下产生磁链,从而使输出轴与输入轴成为一刚体而旋转,并在超载时产生滑差,此时为工作状态。从而达到传递扭矩的目的。磁性电介质在电磁场的影响下发生物理性质的变化,而使磁粉离合器的主从动剖分联结在一起。
实际滑差功率P=2×3.14×M×n/60=F·V(单位：W)
式中：M的---- 实际工作转矩（N·m） F的---- 张力（N）
n的---- 滑差转速（r/min） V的---- 线速度（m/s）
（1）、在无变速机构的情况下，卷绕材料所需的最大张力与最大卷绕半径的乘积应小于磁粉制动器的额定转矩。此外，磁粉离合器的选择还与其位置有关系：在滑差功率匹配的前提下，把磁粉离合器放在高速级，则可以选择较小规格的离合器，其体积、成本也相应下降。当小规格磁粉离合器不能匹配，而需较大磁粉离合器时，应将其置于传动机构的中部或后部，以增大工作转矩降低滑差转速。
（2）、磁粉离合器在散热条件一定时，其滑差功率是一定值，因此其实际工作转矩与转速可以相互补偿，即滑差转速提高时，则许用转矩将相应下降，但最高转速不得高于其许可转速。
例：TL-POC-10型磁粉离合器，其额定转矩M=100N.m,滑差功率P=7KW
则额定转速n=9550*P/M=9550*7/100=668.5r/min
若实际滑差转速n=1500r/min(式中9550为常数系数)
则许用转距应为M=9550*P/n=9550*7/1500=44.6N.m

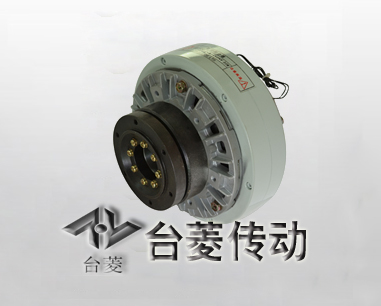

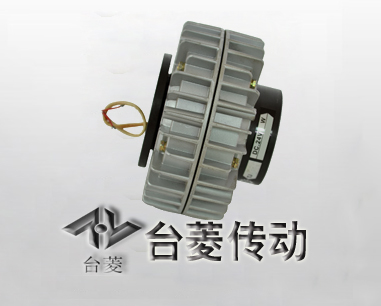

相关产品:外壳旋转空心轴磁粉离合器 内壳旋转空心轴磁粉离合器
一、外壳旋转/内壳旋转空心轴磁粉离合器工作原理:
1、线圈静止型磁粉离合器和磁粉制动器是控制输入电流,达到改变输出转钜的自动化器件。
2、当线圈不通电时,输入轴旋转,磁粉在离心力的作用下,压附于夹环内壁,输出轴与输入轴没有接触,此时,为空转状态。3、当线圈通电时,磁粉在磁力线作用下产生磁链,从而使输出轴与输入轴成为一刚体而旋转,并在超载时产生滑差,此时为工作状态。从而达到传递扭矩的目的。磁性电介质在电磁场的影响下发生物理性质的变化,而使磁粉离合器的主从动剖分联结在一起。
二、外壳旋转/内壳旋转空心轴磁粉离合器选型：
磁粉离合器/制动器选型一般以其所需最大转矩、转速为依据来选定，扭矩和转速在我们的产品说明上都有标明，而且在选型时客户自己一般都有明确的要求，这里就不细说了。如选型遇到问题可向我司业务免费咨询：18002922997杨小姐。
在确保转矩、转速达标的情况下同时也要保证其实际工作滑差功率小于额定值，因为滑差功率会转化为热量造成各部位零件温度上升。具体计算公式如下：实际滑差功率P=2×3.14×M×n/60=F·V(单位：W)
式中：M的---- 实际工作转矩（N·m） F的---- 张力（N）
n的---- 滑差转速（r/min） V的---- 线速度（m/s）
（1）、在无变速机构的情况下，卷绕材料所需的最大张力与最大卷绕半径的乘积应小于磁粉制动器的额定转矩。此外，磁粉离合器的选择还与其位置有关系：在滑差功率匹配的前提下，把磁粉离合器放在高速级，则可以选择较小规格的离合器，其体积、成本也相应下降。当小规格磁粉离合器不能匹配，而需较大磁粉离合器时，应将其置于传动机构的中部或后部，以增大工作转矩降低滑差转速。
（2）、磁粉离合器在散热条件一定时，其滑差功率是一定值，因此其实际工作转矩与转速可以相互补偿，即滑差转速提高时，则许用转矩将相应下降，但最高转速不得高于其许可转速。
例：TL-POC-10型磁粉离合器，其额定转矩M=100N.m,滑差功率P=7KW
则额定转速n=9550*P/M=9550*7/100=668.5r/min
若实际滑差转速n=1500r/min(式中9550为常数系数)
则许用转距应为M=9550*P/n=9550*7/1500=44.6N.m
（注：式中9550为常数系数）
相关产品:外壳旋转空心轴磁粉离合器 内壳旋转空心轴磁粉离合器
