双轴磁粉离合器选型表
发布时间:2017-07-21 新闻来源::台菱传动官网
一、双轴磁粉离合器选型:
磁粉离合器一般依据需要传达的最大转矩、滑差功率依据转速来选择,注意确保实际滑差功率不能大于磁粉离合器的允许滑差功率。具体情况可向你购买磁粉离合器厂家进行咨询,东莞台灵机电会给你最完美的综合解决方案。
计算公式如下:
实际滑差功率P=2×3.14×M×n/60=F·V(单位:W)
式中:M的---- 实际工作转矩(N·m) F的---- 张力(N)
n的---- 滑差转速(r/min) V的---- 线速度(m/s)
●在无变速机构的情况下,卷绕材料所需的最大张力与最大卷绕半径的乘积应小于磁粉制动器的额定转矩。此外,磁粉离合器的选择还与其位置有关系:在滑差功率匹配的前提下,把磁粉离合器放在高速级,则可以选择较小规格的离合器,其体积、成本也相应下降。当小规格磁粉离合器不能匹配,而需较大磁粉离合器时,应将其置于传动机构的中部或后部,以增大工作转矩降低滑差转速。
●磁粉离合器在散热条件一定时,其滑差功率是一定值,因此其实际工作转矩与转速可以相互补偿,即滑差转速提高时,则许用转矩将相应下降,但最高转速不得高于其许可转速。
例:TL-POC-10磁粉离合器,其额定转矩M=100N.m,滑差功率P=7KW
则额定转速n=9550*P/M=9550*7/100=668.5r/min
若实际滑差转速n=1500r/min(式中9550为常数系数)
则许用转距应为M=9550*P/n=9550*7/1500=44.6N.m
(式中:9550为常数系数)
二、双轴磁粉离合器选型要求:

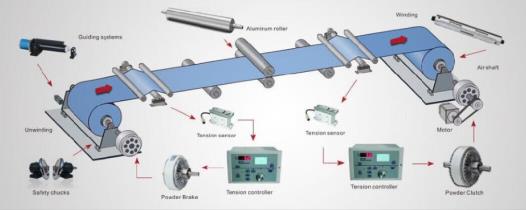

1、选型的时候要考虑扭矩大小是不是能满足张力控制系统的需求。
2、运转时的发热量不要超过所使用机型的允许连续滑差功率。
3、选型依据机械综合配套来进行,确定达到负载的需求需要多大的扭矩,以及安装的方式、空间是否符合要求等等。
磁粉离合器一般依据需要传达的最大转矩、滑差功率依据转速来选择,注意确保实际滑差功率不能大于磁粉离合器的允许滑差功率。具体情况可向你购买磁粉离合器厂家进行咨询,东莞台灵机电会给你最完美的综合解决方案。
计算公式如下:
实际滑差功率P=2×3.14×M×n/60=F·V(单位:W)
式中:M的---- 实际工作转矩(N·m) F的---- 张力(N)
n的---- 滑差转速(r/min) V的---- 线速度(m/s)
●在无变速机构的情况下,卷绕材料所需的最大张力与最大卷绕半径的乘积应小于磁粉制动器的额定转矩。此外,磁粉离合器的选择还与其位置有关系:在滑差功率匹配的前提下,把磁粉离合器放在高速级,则可以选择较小规格的离合器,其体积、成本也相应下降。当小规格磁粉离合器不能匹配,而需较大磁粉离合器时,应将其置于传动机构的中部或后部,以增大工作转矩降低滑差转速。
●磁粉离合器在散热条件一定时,其滑差功率是一定值,因此其实际工作转矩与转速可以相互补偿,即滑差转速提高时,则许用转矩将相应下降,但最高转速不得高于其许可转速。
例:TL-POC-10磁粉离合器,其额定转矩M=100N.m,滑差功率P=7KW
则额定转速n=9550*P/M=9550*7/100=668.5r/min
若实际滑差转速n=1500r/min(式中9550为常数系数)
则许用转距应为M=9550*P/n=9550*7/1500=44.6N.m
(式中:9550为常数系数)
二、双轴磁粉离合器选型要求:
1、选型的时候要考虑扭矩大小是不是能满足张力控制系统的需求。
2、运转时的发热量不要超过所使用机型的允许连续滑差功率。
3、选型依据机械综合配套来进行,确定达到负载的需求需要多大的扭矩,以及安装的方式、空间是否符合要求等等。

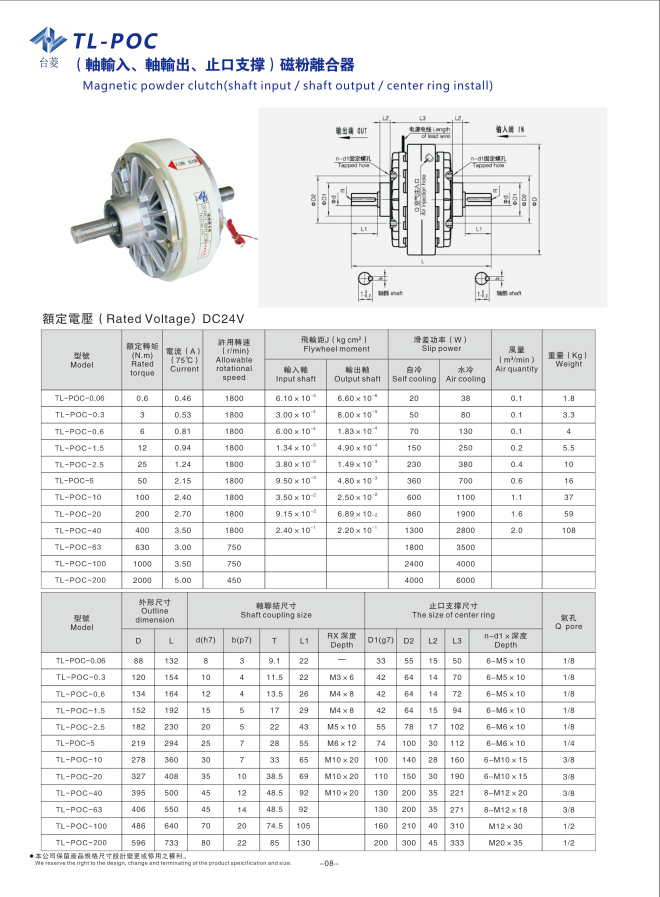

三、双轴磁粉离合器选型表
