电磁制动器内部结构与选型
发布时间:2017-06-28 新闻来源::台菱传动官网
电磁制动器内部结构原理:电磁制动器摩擦片随着制动片一起旋转,电磁体与驱动杠杆通过卡簧连接在一起。制动开始时,控制器发出制动信号,电磁体通电,产生电磁吸力,吸附在摩擦片上。由于电磁体被驱动杠杆约束,与摩擦片产生相对滑动,作用在电磁体上的摩擦力带动与之相连的驱动杠杆绕支点转动。杠杆的从动端就将制动器的两个摩擦蹄片张开并压向制动鼓,产生制动力矩。结束制动时,电磁体断电,吸力和摩擦力消失,在回位弹簧拉力的作用下,摩擦蹄片离开制动鼓,解除制动。
1、负载的性质,如负载转矩、负载电枢惯量。负载变动、所用旋转速度等。
2、使用目的,也就是对电磁制动器的功能要求。如连结、切离、制动、停止、保持、变速、正反旋转、高频度运转、定位、分度、微动等功能。
2、在尘埃很多的场所使用时,请将制动器全部放入箱中。60KGM以下的电磁制动器可以使用直立型,即使是更高的机种也可以使用。
3、用来安装制动器的长轴尺寸请使用JIS0401 H6或JS6的规格。用于安装轴的键请使用JIS B1301-1959所规定的其中一种。
4、考虑到热膨胀等因素,安装轴的推力请选择在0.2MM以下。
5、安装时请在机械上将吸引间隙调整为规定值的正负20%以内。
6、请使托架保持轻盈,不要使用制动器的轴承承受过重的压力。
电磁制动器内部结构图:
电磁制动器是一种将主动侧扭力传达给被动侧的连接器,可以据需要自由的结合,切离或制动,因使用电磁力来作动,称之电磁离合器,制动器,具有响应速度快,结构简单等优点。
电磁制动器选型事项:
使用电磁制动器的时候,应当要考虑适合环境、使用目的的形状以及尺寸等要素。尤其是摩擦式的电磁制动器,由于可以瞬间集约后发挥其性能。虽然有它方便的一面,但如果考虑或者是选择不周则会导致电磁离合器和电磁制动器的功能、性能消失下降。反而会引起多方面的故障。建议广大用户在选择电磁制动时。1、负载的性质,如负载转矩、负载电枢惯量。负载变动、所用旋转速度等。
2、使用目的,也就是对电磁制动器的功能要求。如连结、切离、制动、停止、保持、变速、正反旋转、高频度运转、定位、分度、微动等功能。

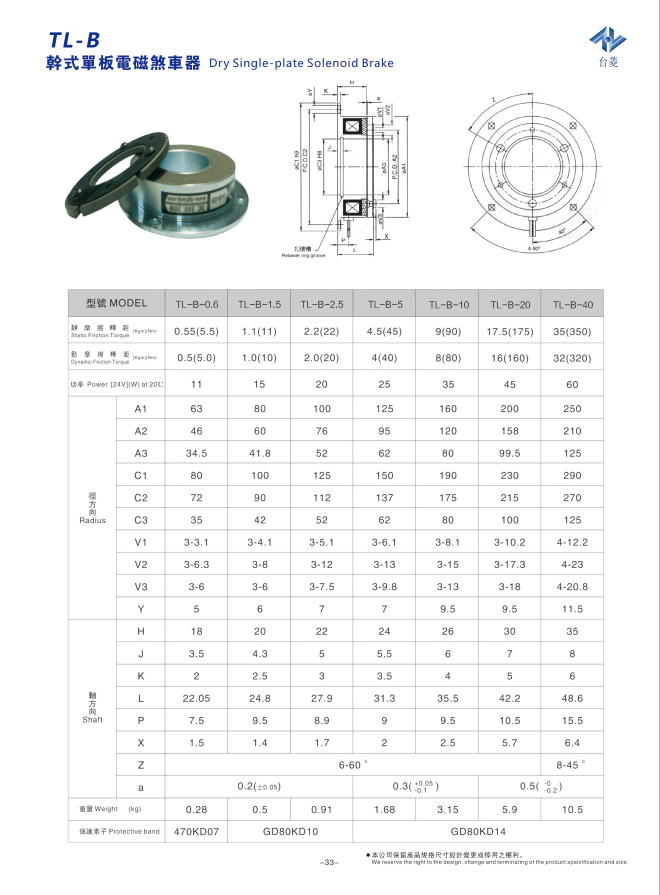

电磁制动器选型参数图:
电磁制动器使用注意事项
1、请在完全没有水分、油分等的状态下使用电磁制动器,如果摩擦部位沾有水分或油分等物质,会使摩擦扭力大为降低,制动的灵敏度也会变差,为了在使用上避免这些情况,请加设罩盖。2、在尘埃很多的场所使用时,请将制动器全部放入箱中。60KGM以下的电磁制动器可以使用直立型,即使是更高的机种也可以使用。
3、用来安装制动器的长轴尺寸请使用JIS0401 H6或JS6的规格。用于安装轴的键请使用JIS B1301-1959所规定的其中一种。
4、考虑到热膨胀等因素,安装轴的推力请选择在0.2MM以下。
5、安装时请在机械上将吸引间隙调整为规定值的正负20%以内。
6、请使托架保持轻盈,不要使用制动器的轴承承受过重的压力。
7、关于组装用的螺钉,请利用弹簧金属片、接著剂等进行防止松弛的处理。
8、利用机械侧的框架维持引线的同时,还要利用端子板等进行确实的连接
