印刷机收放卷磁粉离合器选型与应用指南

一、核心选型参数
扭矩范围

计算依据：
所需扭矩 (N·m) = 卷材最大张力 (N) × 卷筒最大半径 (m)
安全系数：实际选型扭矩需预留 1.5~2倍 余量（如计算扭矩50N·m，应选75-100N·m机型）。

典型应用：
窄幅标签印刷：20~100 N·m
中幅软包装印刷：100~500 N·m
宽幅瓦楞纸印刷：500~2000 N·m
散热能力
功率计算：
发热功率 (kW) = 扭矩 (N·m) × 转速差 (rpm) / 9550

散热方案：
自然风冷：扭矩＜100 N·m 的低速场景
强制风冷：中扭矩（100~500 N·m）连续运行
水冷套：＞500 N·m 或高速印刷机（＞200m/min）

响应时间
张力控制要求响应＜100ms，优选 励磁电流-扭矩线性度 高的型号（如日系品牌三菱、日机装）。
避免磁滞现象：选择磁粉填充均匀、密封性好的产品。

二、系统集成关键点

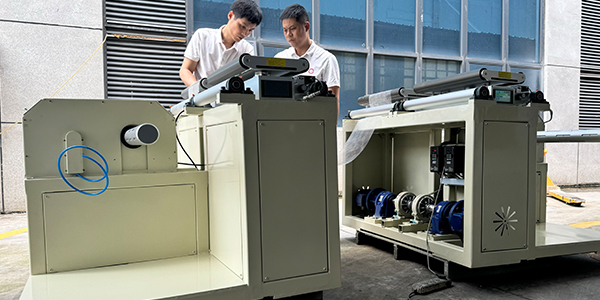

位置匹配
放卷端：离合器通常安装于放料轴，通过 制动模式 产生反向阻力矩控制张力。
收卷端：需配合 磁粉制动器+张力控制器 构成闭环，实现锥度张力控制（随卷径增大自动降低张力）。
控制信号匹配
标准输入：4~20mA 或 0~10V DC 模拟信号，需与PLC/张力控制器输出兼容。
高频响应型：支持PWM调制信号，适应伺服系统。
机械接口
轴连接方式：键槽、法兰或空心轴（常见孔径25~150mm），需匹配印刷机轴径。
安装空间：预留散热风道或水路接口位置。


三、典型应用案例
卫星式柔印机（幅宽1.2m，速度150m/min）：
放卷：三菱 ZKB-200N·m 磁粉离合器（强制风冷）
控制：PLC输出0~10V信号，动态调节张力误差＜±3%
高速凹印机（300m/min，PET薄膜）：
收卷：日机装 CBC-500N·m 水冷离合器 + 超声波张力传感器

四、维护与寿命优化
磁粉寿命：约 4000~8000小时 后需更换磁粉（高温工况寿命减半）。
日常维护：
每月清洁散热鳍片，避免粉尘堆积
检查线圈电阻（标准值±10%）
定期校验扭矩线性度
故障预防：
扭矩衰减 → 磁粉老化或受潮
异常发热 → 散热不良或过载
