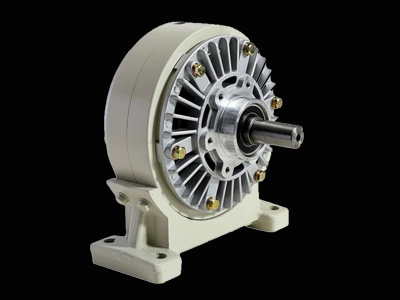

机座式磁粉制动器使用过程中的细节解答
发布时间:2024-08-14 新闻来源::台菱传动官网
以下是机座式磁粉制动器使用过程中的一些细节和注意事项:
禁止用铁锤敲击装配,以防止损伤设备。
确保传动轴和与其对接的轴的安装同轴度为+0.03mm,避免安装偏差。
上紧压盖应在联轴器找正后进行,螺栓要均匀上支,防止压盖端面偏斜,用塞尺检查各点,其误差不大于0.05毫米。同时,检查压盖与轴或轴套外径的配合间隙(即同心度),四周要均匀,用塞尺检查各点允差不大于0.01毫米。
弹簧压缩量应按规定进行,要求误差在2.00毫米内。压缩量过大会增加端面比压,加速端面磨损;过小则会造成比压不足,无法起到密封作用。
动环安装后要保证能在轴上灵活移动,将动环压向弹簧后应能自动弹回来。
注意设备的表面温度,正常运转时,特别是新安装的磁粉离合器和制动器,其表面温度不应过高。其中,水冷式制动器不应高出90摄氏度,强制风冷式不应高出60摄氏度,自然风冷式不应高出80摄氏度。
为提高冷却效果,可在驱动体一端设置轴流风机,但冷却压缩空气必须经过空气过滤器,确保无油、无水、干燥。
首次使用前,通以30%的额定电流,运转10秒钟后断电再通电,反复几次,以保证磁粉流动性和均匀分布。
避免超转矩和转速使用:否则磁粉寿命会急剧下降,甚至可能出现漏粉、卡死等现象。
控制与调节:
磁粉制动器的输出转矩与激磁电流呈良好的线性关系,可通过改变激磁电流大小来控制转矩。在一定范围内,能轻松进行大范围的控制。
由于静摩擦系数和动摩擦系数几乎一样,所以完全连结时不会产生震荡,可以因应负载加减速度,达到连续滑动运转,实现平顺的连续及驱动状态。
为延长铁粉的寿命,使用时让容许滑动工作率较为充裕也是一种方式。例如,以容许滑动工作率的50%来使用,寿命约可延长为双倍。
避免将从动构件当作输入侧长时间持续空转,否则铁粉受到搅拌,会使寿命大幅度减弱。若结构上无法避免,使用时请将电流设定为弱激磁状态。以低速旋转(16rpm 以下)进行运转时,用于张力控制等连续运转时,会产生稳定的扭矩特性。但伴随有空转的断续旋转时,加入电压之后,扭矩的启动有时会有点延迟,为避免这种状况,应即使卷出终了时,也持续给予弱激磁(定格的7-150%电流),使铁粉不要从动作面落下,并将增速后最低旋转速度设为16rpm 以上。
安装方面:
传动轴需水平安装,传动轴与联轴节的安装精度为 h8/f8。禁止用铁锤敲击装配,以防止损伤设备。
确保传动轴和与其对接的轴的安装同轴度为+0.03mm,避免安装偏差。
上紧压盖应在联轴器找正后进行,螺栓要均匀上支,防止压盖端面偏斜,用塞尺检查各点,其误差不大于0.05毫米。同时,检查压盖与轴或轴套外径的配合间隙(即同心度),四周要均匀,用塞尺检查各点允差不大于0.01毫米。
弹簧压缩量应按规定进行,要求误差在2.00毫米内。压缩量过大会增加端面比压,加速端面磨损;过小则会造成比压不足,无法起到密封作用。
动环安装后要保证能在轴上灵活移动,将动环压向弹簧后应能自动弹回来。
运行条件:
额定电压一般是 dc24v,5r/min 起可供使用。注意设备的表面温度,正常运转时,特别是新安装的磁粉离合器和制动器,其表面温度不应过高。其中,水冷式制动器不应高出90摄氏度,强制风冷式不应高出60摄氏度,自然风冷式不应高出80摄氏度。
为提高冷却效果,可在驱动体一端设置轴流风机,但冷却压缩空气必须经过空气过滤器,确保无油、无水、干燥。
磁粉相关:
磁粉受潮会导致性能不稳定,要注意防止油或水分侵入内部。若安装于齿轮箱时,需用薄膜完全封住,防止油分透过轴部侵入。首次使用前,通以30%的额定电流,运转10秒钟后断电再通电,反复几次,以保证磁粉流动性和均匀分布。
避免超转矩和转速使用:否则磁粉寿命会急剧下降,甚至可能出现漏粉、卡死等现象。
控制与调节:
磁粉制动器的输出转矩与激磁电流呈良好的线性关系,可通过改变激磁电流大小来控制转矩。在一定范围内,能轻松进行大范围的控制。
由于静摩擦系数和动摩擦系数几乎一样,所以完全连结时不会产生震荡,可以因应负载加减速度,达到连续滑动运转,实现平顺的连续及驱动状态。
其他注意事项:
当把空心轴磁粉制动器与离合器当作卷取、卷出的连续滑动之用时,产品和寿命会因使用条件(如相对滑动速度等)的不同而有差异。为延长铁粉的寿命,使用时让容许滑动工作率较为充裕也是一种方式。例如,以容许滑动工作率的50%来使用,寿命约可延长为双倍。
避免将从动构件当作输入侧长时间持续空转,否则铁粉受到搅拌,会使寿命大幅度减弱。若结构上无法避免,使用时请将电流设定为弱激磁状态。以低速旋转(16rpm 以下)进行运转时,用于张力控制等连续运转时,会产生稳定的扭矩特性。但伴随有空转的断续旋转时,加入电压之后,扭矩的启动有时会有点延迟,为避免这种状况,应即使卷出终了时,也持续给予弱激磁(定格的7-150%电流),使铁粉不要从动作面落下,并将增速后最低旋转速度设为16rpm 以上。
在使用机座式磁粉制动器时,需严格按照设备的要求和规范进行操作,并定期对设备进行检查和维护,以确保其性能稳定和安全可靠地运行。如果在使用过程中出现异常情况,应及时停机检查,排除故障后再继续使用;可以来电咨询台灵机电售后技术工程师将在1小时为您解决故障问题。
