卷径张力控制测量计算方式和公式
发布时间：2017-02-16 新闻来源：：台菱传动官网
上次小编已经跟大家讲解了一些关于卷径张力控制器故障排除与维护，如有不懂的可点击“卷径张力控制器”查看。而今天主要讲解的是关于卷径张力控制测量计算两大方式（比值法和厚度累加法）以及相应的公式，希望能对大家有所帮助。
卷径张力控制测量计算方式和公式：
1. 最大半径[02]此值根据实际情况设定。
2. 最小半径[03]此值根据实际情况设定。
3. 主轴半径[05]R0主轴半径,见示意图。
4. 主轴脉冲数[0]主轴每转一圈产生的脉冲个数N1 。
5. 卷轴脉冲数[07]卷轴每转一圈产生的脉冲个数N2 。
6. 计算脉冲数[08]当脉冲累计到计算脉冲数[08]时计算一次卷径,此参数影响卷径测量精度及测量时间间隔,值越大,测量卷径精度越高,但测量时间间隔变长。
1. 初始半径R1此值根据实际情况设定,当控制器进行轴切换时,卷径将会自动复位为初始半径R1。
2. 卷料厚度[02]t材料的实际厚度,单位mm。
3. 最大半径[02]此值根据实际情况设定。
4. 最小半径[03]此值根据实际情况设定。
5. 卷轴脉冲数[07]N2卷轴每转一圈产生的脉冲个数。
6. 卷取方式[09]影响卷径计算,收卷时,卷径累加;放卷时,卷径递减。
温馨提示：为保证卷径测量准确,与卷径测量相关的参数必须正确设置,而且要注意测量卷径的接近开关正确安装。
台灵机电-专业研发生产张力控制器、磁粉制动器离合器等等机械传动设备十多年，售前售后服务完善。以上就是所有关于卷径张力控制测量计算方式和公式的内容，包括但不限于，如有疑问或需求欢迎点击右侧咨询窗口或拨打我司全国免费服务热线：18002922997杨小姐进行咨询。
卷径张力控制测量计算方式和公式：

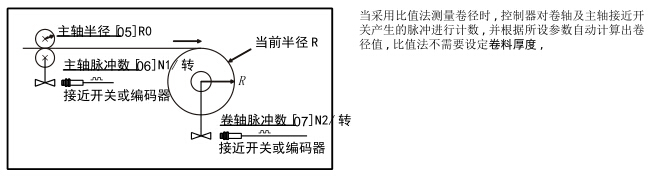

一、比值法
1. 最大半径[02]此值根据实际情况设定。
2. 最小半径[03]此值根据实际情况设定。
3. 主轴半径[05]R0主轴半径,见示意图。
4. 主轴脉冲数[0]主轴每转一圈产生的脉冲个数N1 。
5. 卷轴脉冲数[07]卷轴每转一圈产生的脉冲个数N2 。
6. 计算脉冲数[08]当脉冲累计到计算脉冲数[08]时计算一次卷径,此参数影响卷径测量精度及测量时间间隔,值越大,测量卷径精度越高,但测量时间间隔变长。

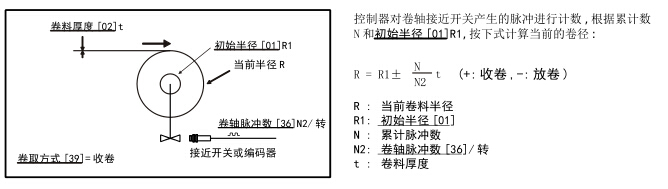

二、厚度累加法
1. 初始半径R1此值根据实际情况设定,当控制器进行轴切换时,卷径将会自动复位为初始半径R1。
2. 卷料厚度[02]t材料的实际厚度,单位mm。
3. 最大半径[02]此值根据实际情况设定。
4. 最小半径[03]此值根据实际情况设定。
5. 卷轴脉冲数[07]N2卷轴每转一圈产生的脉冲个数。
6. 卷取方式[09]影响卷径计算,收卷时,卷径累加;放卷时,卷径递减。
温馨提示：为保证卷径测量准确,与卷径测量相关的参数必须正确设置,而且要注意测量卷径的接近开关正确安装。
