磁粉离合器在放卷（退卷）应用中的工作原理与控制

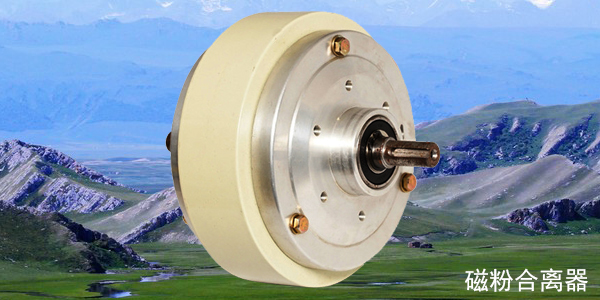

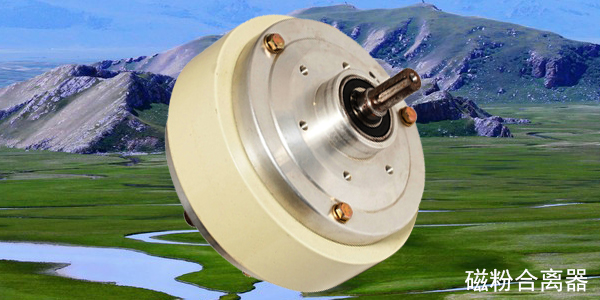

磁粉离合器是一种利用磁粉传递扭矩的电磁控制装置，在卷材放卷（如薄膜、纸张、金属带材等）中广泛应用，主要用于张力控制和速度调节。以下是其核心原理、放卷应用中的关键点及控制方法。

1. 磁粉离合器的工作原理
基本结构
转子（输入轴）：连接动力源（如电机）或固定端（被动放卷时）。
定子（输出轴）：连接放卷轴（卷材）。
磁粉腔：填充导磁性粉末（铁铬合金颗粒）。
励磁线圈：通电后产生磁场，使磁粉形成“磁链”传递扭矩。
扭矩传递机制
未通电时：磁粉自由流动，离合器几乎无扭矩传递（放卷轴可自由转动）。

通电时：
线圈产生磁场，磁粉瞬间磁化并形成链状结构，粘结转子与定子。
扭矩大小与电流成正比，通过调节电流可精确控制张力。

2. 磁粉离合器在放卷中的应用
放卷需求
在卷材放卷过程中，需满足：
恒张力控制：随着卷径减小，放卷扭矩需动态调整（因惯性变化）。
防松卷/断裂：避免材料因张力不足（松卷）或过大（断裂）。
磁粉离合器的优势
响应快：磁粉磁化/消磁时间短（毫秒级），适合高速放卷。
无级调速：通过电流连续调节扭矩，无需机械变速。
过载保护：扭矩超限时磁粉打滑，保护设备。


3. 放卷系统的控制方式
（1）手动控制（开环）
通过电位器调节离合器电流，固定输出扭矩。
缺点：无法适应卷径变化，张力波动大，仅用于简单场合。

（2）自动张力控制（闭环）
核心元件：张力传感器（或间接检测）+ PLC/控制器 + 磁粉离合器。
控制逻辑：

直接张力反馈：
张力传感器实时检测材料张力，反馈给控制器。
控制器动态调整离合器电流，维持设定张力（PID算法）。
间接张力控制（无传感器）：

通过卷径计算（编码器测转速）或电机电流反推张力。
公式：
T=F×R（T=扭矩，F=张力，R=卷材半径
随着卷径
R减小，控制器降低离合器电流以维持恒张力。

4. 磁粉离合器放卷的调试与维护
调试步骤

初始设置：

（$�=�\times {�}_{���}$）
根据材料最大张力需求，计算所需扭矩（（$�=�\times {�}_{���}$））。
设定控制器PID参数（比例、积分、微分）。
空载测试：
逐步增加电流，观察离合器是否平滑响应。
带料测试：
检查张力稳定性，调整PID参数消除振荡。

常见问题与解决
问题 可能原因 解决方案
张力波动大 PID参数不合理/卷径检测失效 重新校准传感器，优化PID
离合器过热 长时间过载或散热不良 增加散热风扇，降低工作电流
扭矩不稳定 磁粉老化或污染 更换磁粉或清理磁粉腔

5. 磁粉离合器 vs 其他放卷方案

方案 优点 缺点
磁粉离合器 响应快、无级控制、过载保护 磁粉需定期更换，发热较大
伺服电机+制动 高精度，免维护 成本高，系统复杂
机械制动器 结构简单 张力控制粗糙，易磨损

总结

磁粉离合器在放卷中通过电磁调节扭矩实现高精度张力控制，尤其适合中高速、连续生产的卷材处理。关键点：
扭矩与电流线性相关，需配合闭环控制（如PID）。
维护重点是磁粉状态和散热。
对于高精度需求，可升级为伺服系统，但成本更高。
如果需要更具体的选型或故障排查细节，可以进一步讨论！
